Smart Quality Control & Vision-Systeme – Praxisleitfaden für Brownfield-Implementierungen

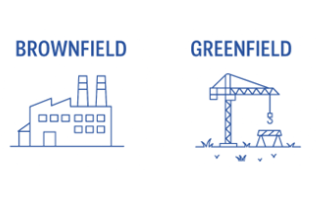

Brownfield vs. Greenfield im Kontext der Qualitätskontrolle
In der industriellen Produktion unterscheidet man zwei Grundszenarien: Greenfield – die Planung und Errichtung einer Produktionsanlage auf der „grünen Wiese“, bei dem Layout, Maschinen, Materialfluss und IT-Systeme von Anfang an optimal aufeinander abgestimmt werden können, und Brownfield – die Integration neuer Technologien in eine bestehende Produktionsumgebung. Gerade für kleine und mittlere Unternehmen (KMU) ist der Brown-field-Ansatz oft die einzige realistische Option, da er geringere Investitionen erfordert, das Risiko reduziert und es ermöglicht, die laufende Produktion ohne lange Stillstände aufrecht-zuerhalten.
Im Kontext der Qualitätskontrolle bedeutet das, dass moderne Vision-Systeme nicht in eine neu geplante Fabrik integriert werden, sondern in bestehende Linien, Maschinenparks und IT-Strukturen implementiert werden. Das Ziel ist eine Smart Quality Control, also eine intel-ligente, automatisierte Qualitätsprüfung, die Fehlerquoten senkt, objektive und reprodu-zierbare Messergebnisse liefert und gleichzeitig eine solide Datengrundlage für den Konti-nuierlichen Verbesserungsprozess (KVP) schafft.

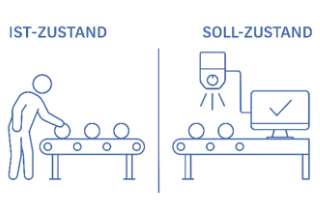

Vom Ausgangszustand zum Zielbild
Oft starten KMU aus einer Situation, in der die Qualitätssicherung noch stark von manuellen Sichtprüfungen abhängt. Ergebnisse sind dadurch nicht immer reproduzierbar, die Doku-mentation ist lückenhaft, und das Erkennen von Prozessproblemen erfolgt verzögert. Das Zielbild sieht anders aus: Ein Vision-System ist fest in den Produktionsfluss integriert, prüft Teile vollautomatisch in Echtzeit, speichert relevante Messdaten zentral ab und gibt sofort Rückmeldung an vorgelagerte Prozesse.
Ein solcher Wandel bringt nicht nur eine messbare Senkung der Ausschuss- und Nachar-beitsquoten mit sich, sondern kann auch die Kundenzufriedenheit verbessern und die An-forderungen an internationale Normen wie die ISO 9001 (Qualitätsmanagement) oder die IATF 16949 (Qualitätsmanagement für die Automobilindustrie) leichter erfüllen.
Einsatzmöglichkeiten im Brownfield-Umfeld
Vision-Systeme lassen sich in unterschiedlichen Formen nachrüsten: Direkt an bestehenden Maschinen, als zusätzliche Prüfstation auf vorhandenen Förderstrecken oder als End-of-Line-Inspektion. Sie können sogar redundante Sichtprüfungen übernehmen, um kritische Produktionsschritte doppelt abzusichern. In manchen Fällen werden sie mit Messsystemen wie Laserscannern kombiniert, um geometrische Maße und Oberflächenqualität in einem Schritt zu prüfen.
Welche Lösung am besten passt, hängt von den räumlichen Gegebenheiten, den Prüfmerk-malen und der vorhandenen Infrastruktur ab. Normen wie die VDI/VDE/VDMA 2632 geben hier wertvolle Orientierung, indem sie klar definieren, wie Anforderungen formuliert und Systeme abgenommen werden sollten.

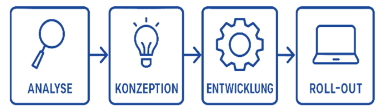

Der Weg zur erfolgreichen Implementierung
Die Einführung eines Vision-Systems im Brownfield ist ein mehrstufiger Prozess, der mit ei-ner gründlichen Analyse beginnt. Dabei wird die bestehende Qualitätssicherung detailliert erfasst: Welche Fehler treten am häufigsten auf? An welchen Stationen entstehen sie? Wie hoch sind Ausschuss- und Reklamationsquoten? Parallel werden technische Rahmenbedin-gungen wie Beleuchtung, Taktzeiten und Platzverhältnisse bewertet.
Es folgt eine Machbarkeitsprüfung, in der unter anderem die Messsystemfähigkeit geprüft wird. Eine sogenannte Gage R&R-Studie (Repeatability & Reproducibility) analysiert, ob das geplante System unter realen Bedingungen konsistente Ergebnisse liefert. Werden dabei Probleme wie Vibrationen oder unzureichende Ausleuchtung sichtbar, lassen sich diese noch vor der eigentlichen Implementierung beheben.
Das Herzstück der Planung ist das Pflichtenheft, das auf einem strukturierten Lastenheft ba-siert. Es definiert die zu prüfenden Merkmale, die Toleranzen, die benötigte Prüfgeschwin-digkeit sowie die Schnittstellen zu Steuerungssystemen oder übergeordneten IT-Systemen wie MES (Manufacturing Execution System) oder ERP (Enterprise Resource Planning).
Nach der Auswahl eines passenden Anbieters folgt eine Pilotinstallation. Diese findet ideal-erweise direkt in der laufenden Produktion an einer repräsentativen Linie statt. Hier werden echte Teile geprüft, Fehlerbilder gesammelt und – sollte Künstliche Intelligenz eingesetzt werden – nach einem etablierten Vorgehensmodell wie CRISP-DM (Cross Industry Standard Process for Data Mining) trainiert. Nach erfolgreicher Abnahme, bei der das System seine Leistungsfähigkeit unter Produktionsbedingungen beweisen muss, kann die Lösung schritt-weise auf weitere Linien ausgerollt werden.
Wirtschaftliche Betrachtung und Nutzen
Für KMU ist der wirtschaftliche Nutzen ein entscheidender Faktor. Die Investition in ein Vi-sion-System zahlt sich in der Regel über eine Kombination aus reduzierten Ausschuss- und Nacharbeitskosten, vermiedenen Reklamationen, kürzeren Prüfzeiten und einer gesteiger-ten Kundenzufriedenheit aus. Viele Unternehmen erreichen einen Return on Investment (ROI) innerhalb von 12 bis 24 Monaten.
Besonders wertvoll ist, dass die gesammelten Qualitätsdaten langfristig als Grundlage für Prozessoptimierungen dienen und somit zusätzliche Effizienzgewinne ermöglichen.
Praxisbeispiel: CNC-Fertigung im Brownfield

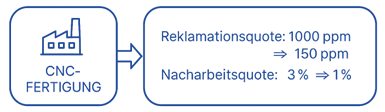

Ein mittelständischer Zulieferer von Präzisionsteilen prüfte bislang manuell am Ende jeder Produktionslinie. Die Reklamationsquote lag bei rund 1. 000 ppm (parts per million – Fehler-teile pro eine Million produzierter Teile); die Nacharbeitsquote bei etwa drei Prozent.
Nach einer detaillierten Analyse der Hauptfehlerarten – überwiegend Maßabweichungen, Gratbildung und Oberflächenkratzer – wurde eine Messsystemanalyse durchgeführt. Diese zeigte, dass Vibrationen die Messgenauigkeit beeinträchtigten. Durch den Einbau schwin-gungsdämpfender Halterungen und optimierter Beleuchtung wurde die Basis für eine zuver-lässige Bildaufnahme geschaffen.
Das im Pflichtenheft festgelegte Ziel – eine Mindest-Erkennungsrate von 99,5 % bei einer maximalen Fehlklassifikationsrate von 0,3 % – wurde bereits im Pilotbetrieb erreicht. Innerhalb von neun Monaten war das System in sechs Linien integriert. Die Reklamationsquote sank auf etwa 150 ppm, die Nacharbeit auf unter ein Prozent. Der Produktionsstillstand für die Installation betrug pro Linie weniger als einen Tag.
Das im Pflichtenheft festgelegte Ziel – eine Mindest-Erkennungsrate von 99,5 % bei einer maximalen Fehlklassifikationsrate von 0,3 % – wurde bereits im Pilotbetrieb erreicht. Innerhalb von neun Monaten war das System in sechs Linien integriert. Die Reklamationsquote sank auf etwa 150 ppm, die Nacharbeit auf unter ein Prozent. Der Produktionsstillstand für die Installation betrug pro Linie weniger als einen Tag.
Ausblick und Einladung zum Austausch
Die Nachrüstung moderner Vision-Systeme im Brownfield ist mehr als nur eine technische Investition – sie ist ein strategischer Schritt, um Qualität, Effizienz und Wettbewerbsfähigkeit zu sichern. Unternehmen werden dadurch nicht nur stärker, sondern auch widerstandsfähiger gegenüber Marktschwankungen, Fachkräftemangel und steigenden Kundenanforderungen.
Wenn Sie als Leser Interesse an diesem Thema haben oder darüber nachdenken, wie Sie Ihre Produktion zukunftsfähig gestalten können, laden wir Sie ein, mit uns in Kontakt zu treten. Wir finden für jedes Unternehmen den passenden Ansprechpartner aus unserem Netzwerk. Zusammenarbeit und offener Austausch sind der Schlüssel, um gemeinsam stark, wettbewerbsfähig und resilient zu bleiben.
